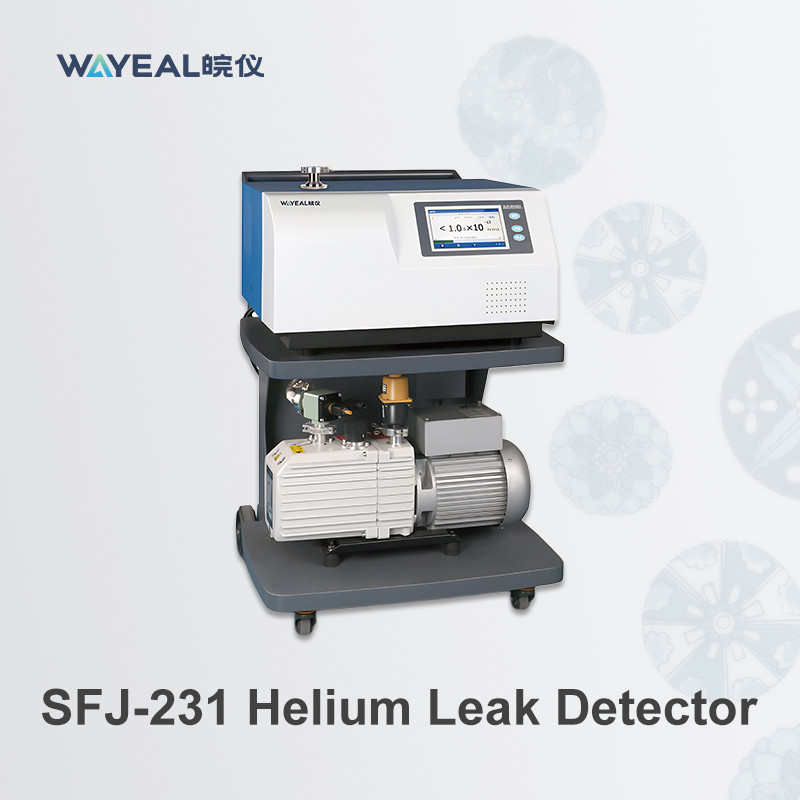

7 ιντσών χρωματική οθόνη αφής ανιχνευτής διαρροής ήλίου με ρυθμό ανίχνευσης διαρροής 5 * 10-13 Pa·m3/s

Επισκόπηση του Ανιχνευτή Διαρροών Ηλίου

Ο ανιχνευτής διαρροών φασματόμετρου μάζας ηλίου (HMSLD) χρησιμοποιεί το ήλιο ως αέριο ανίχνευσης λόγω των μοναδικών του ιδιοτήτων:

Μικρό ατομικό μέγεθος: Το ήλιο μπορεί να διεισδύσει ακόμη και στις μικρότερες διαρροές.

Αδρανής φύση: Το ήλιο είναι χημικά σταθερό και μη αντιδραστικό, διασφαλίζοντας ότι δεν καταστρέφει τα εξαρτήματα κατά τη διάρκεια των δοκιμών.

Χαμηλή φυσική αφθονία: Το ήλιο είναι σπάνιο στην ατμόσφαιρα (~5 ppm), επομένως η παρεμβολή του υποβάθρου είναι ελάχιστη, επιτρέποντας την εξαιρετικά ευαίσθητη ανίχνευση.

​Το όργανο λειτουργεί ανιχνεύοντας αέριο ήλιο που διαφεύγει μέσω διαρροών σε ένα αντικείμενο δοκιμής. Χρησιμοποιεί ένα φασματόμετρο μάζας για να αναγνωρίσει ιόντα ηλίου, τα οποία διαχωρίζονται και μετρώνται με βάση την αναλογία μάζας προς φορτίο.

Τεχνικές Προδιαγραφές του Ανιχνευτή Διαρροών Ηλίου

Εφαρμογή των Ανιχνευτών Διαρροών Φασματόμετρου Μάζας Ηλίου στη Βιομηχανία Μπαταριών Λιθίου

Οι ανιχνευτές διαρροών φασματόμετρου μάζας ηλίου είναι εξαιρετικά ευαίσθητα όργανα που χρησιμοποιούνται ευρέως σε βιομηχανίες όπου η ανίχνευση διαρροών είναι κρίσιμη, συμπεριλαμβανομένης της βιομηχανίας μπαταριών λιθίου. Οι μπαταρίες ιόντων λιθίου χρησιμοποιούνται εκτενώς σε ηλεκτρικά οχήματα, ηλεκτρονικά είδη ευρείας κατανάλωσης και συστήματα αποθήκευσης ανανεώσιμης ενέργειας. Η διασφάλιση της ερμητικής σφράγισης και της στεγανότητας των εξαρτημάτων της μπαταρίας λιθίου είναι απαραίτητη για την ασφάλεια, την απόδοση και τη μακροζωία. Η ανίχνευση διαρροών φασματόμετρου μάζας ηλίου διαδραματίζει βασικό ρόλο στην επίτευξη αυτών των απαιτήσεων.

1. Δοκιμή διαρροών κυψελών μπαταρίας

• Οι κυψέλες μπαταριών ιόντων λιθίου πρέπει να είναι ερμητικά σφραγισμένες για να αποτρέψουν την είσοδο αέρα και υγρασίας, η οποία μπορεί να οδηγήσει σε χημικές αντιδράσεις, υποβάθμιση και κινδύνους για την ασφάλεια (π.χ., θερμική διαφυγή ή εκρήξεις).
• Οι ανιχνευτές διαρροών ηλίου χρησιμοποιούνται κατά τη διάρκεια της διαδικασίας κατασκευής για να ελέγξουν την ακεραιότητα της σφράγισης των κυψελών της μπαταρίας. Οι κυψέλες πιέζονται με ήλιο και οποιοδήποτε ήλιο που διαφεύγει ανιχνεύεται από το φασματόμετρο μάζας, προσδιορίζοντας διαρροές με μεγάλη ακρίβεια.

2. Δοκιμή διαρροών συστοιχιών και μονάδων μπαταριών

• Μια συστοιχία μπαταριών αποτελείται από πολλαπλές κυψέλες που περιβάλλονται σε ένα προστατευτικό περίβλημα. Το περίβλημα πρέπει να είναι στεγανό για να προστατεύει τις κυψέλες από την περιβαλλοντική έκθεση (π.χ., είσοδος νερού ή σκόνης).

1. Η ανίχνευση διαρροών ηλίου διασφαλίζει την ακεραιότητα του περιβλήματος ελέγχοντας για διαρροές στις ραφές, τις αρθρώσεις ή τους συνδέσμους της συστοιχίας.

3. Συστήματα πλήρωσης ηλεκτρολύτη

• Κατά τη διάρκεια της διαδικασίας κατασκευής, οι κυψέλες μπαταριών ιόντων λιθίου γεμίζονται με ένα υγρό ηλεκτρολύτη που διευκολύνει τη μεταφορά ιόντων. Η ανίχνευση διαρροών είναι ζωτικής σημασίας κατά τη διάρκεια και μετά από αυτό το βήμα για να διασφαλιστεί ότι ο γεμισμένος ηλεκτρολύτης δεν διαρρέει, γεγονός που θα θέσει σε κίνδυνο την απόδοση και την ασφάλεια.
• Οι ανιχνευτές διαρροών ηλίου χρησιμοποιούνται για να επιβεβαιώσουν τη στεγανότητα της κυψέλης μετά την πλήρωση και τη σφράγιση του ηλεκτρολύτη.

4. Δοκιμή συστημάτων ψύξης σε συστοιχίες μπαταριών EV

• Οι συστοιχίες μπαταριών ηλεκτρικών οχημάτων (EV) συχνά περιλαμβάνουν συστήματα υγρής ψύξης για τη διατήρηση των βέλτιστων θερμοκρασιών λειτουργίας. Αυτά τα συστήματα ψύξης πρέπει να είναι στεγανά για να αποτρέψουν τη διαρροή ψυκτικού υγρού στις κυψέλες της μπαταρίας και να προκαλέσουν βραχυκυκλώματα ή άλλες ζημιές.
• Τα φασματόμετρα μάζας ηλίου χρησιμοποιούνται για τη δοκιμή των καναλιών ψύξης και τη διασφάλιση ότι δεν υπάρχουν διαρροές.

5. Διασφάλιση ποιότητας και έλεγχος διεργασιών

• Στη μεγάλης κλίμακας παραγωγή μπαταριών ιόντων λιθίου, οι ανιχνευτές διαρροών ηλίου ενσωματώνονται σε αυτοματοποιημένες γραμμές παραγωγής για συνεχή παρακολούθηση ποιότητας. Αυτό διασφαλίζει ότι κάθε κυψέλη, μονάδα και συστοιχία μπαταρίας πληροί τα απαιτούμενα πρότυπα για στεγανότητα.
• Οι δοκιμές ηλίου χρησιμοποιούνται συχνά σε συνδυασμό με θαλάμους κενού ή ανιχνευτές, ανάλογα με το συγκεκριμένο εξάρτημα που δοκιμάζεται.​

Μέθοδοι δοκιμών σε εφαρμογές μπαταριών λιθίου

1. Μέθοδος κενού

• Το αντικείμενο δοκιμής τοποθετείται σε ένα θάλαμο κενού και πιέζεται με ήλιο. Οποιοδήποτε ήλιο που διαφεύγει μέσω διαρροών ανιχνεύεται από το φασματόμετρο μάζας.
• Αυτή η μέθοδος είναι εξαιρετικά ευαίσθητη και κατάλληλη για τη δοκιμή κυψελών μπαταρίας και μικρών μονάδων.

2. Μέθοδος ανιχνευτή

• Ένας ανιχνευτής συνδεδεμένος με το φασματόμετρο μάζας ηλίου χρησιμοποιείται για την ανίχνευση διαρροών ηλίου σε συγκεκριμένες τοποθεσίες, όπως συγκολλήσεις, αρθρώσεις ή στεγανοποιήσεις.
• Αυτή η μέθοδος είναι πρακτική για τη δοκιμή μεγάλων συστοιχιών μπαταριών ή την εντοπισμένη ανίχνευση διαρροών.

3. Μέθοδος βομβαρδισμού

• Το αντικείμενο δοκιμής πιέζεται με αέριο ήλιο για μια συγκεκριμένη χρονική περίοδο (η φάση «βομβαρδισμού»). Εάν υπάρχουν διαρροές, το ήλιο θα διεισδύσει στο αντικείμενο. Στη συνέχεια, το αντικείμενο εκκενώνεται και το ήλιο που διαφεύγει από διαρροές ανιχνεύεται.
• Αυτή η μέθοδος χρησιμοποιείται όταν η άμεση πίεση δεν είναι εφικτή.

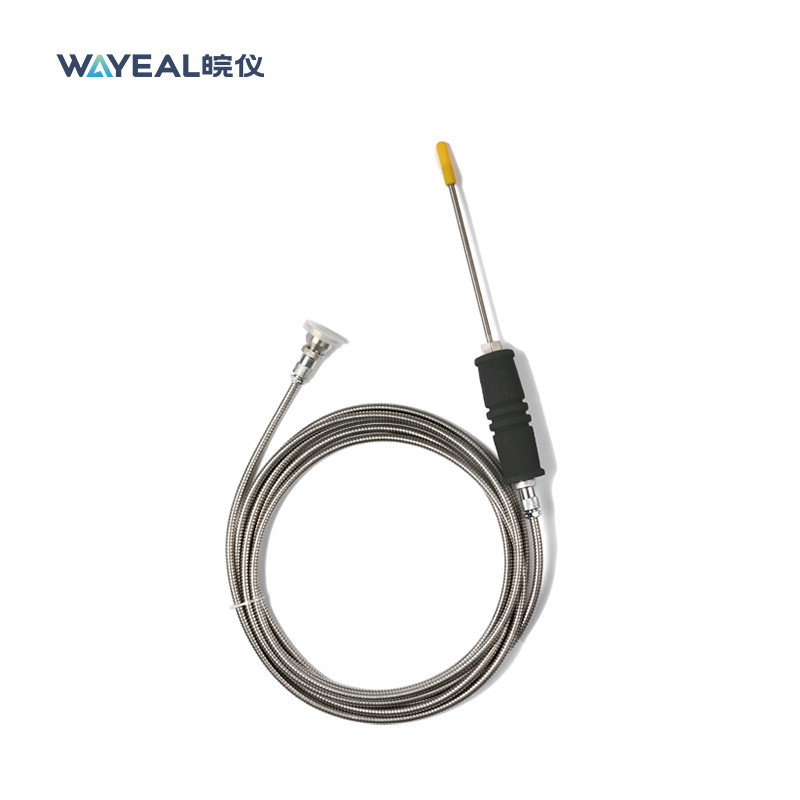

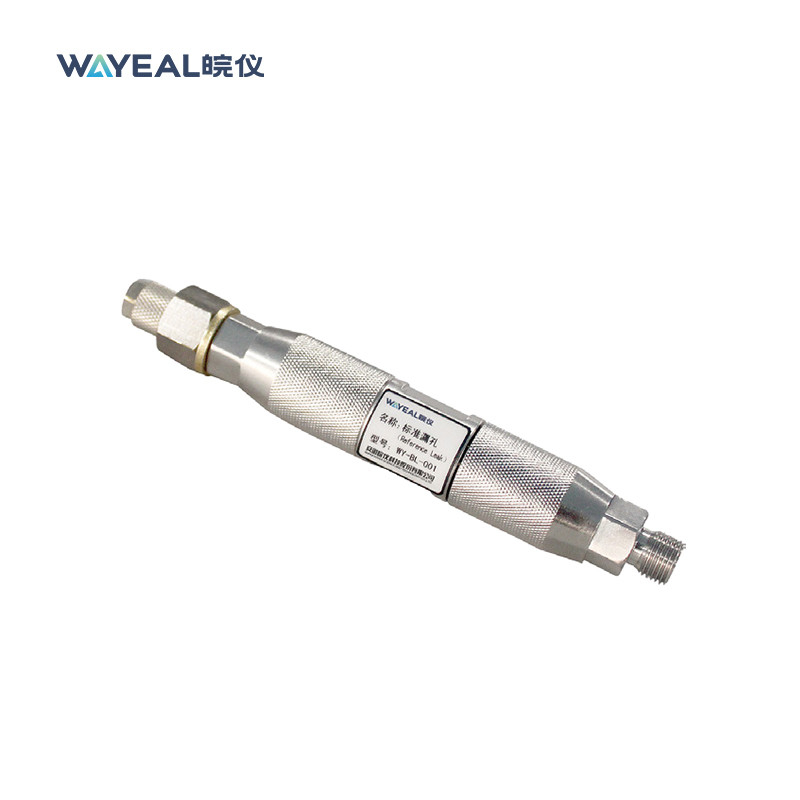

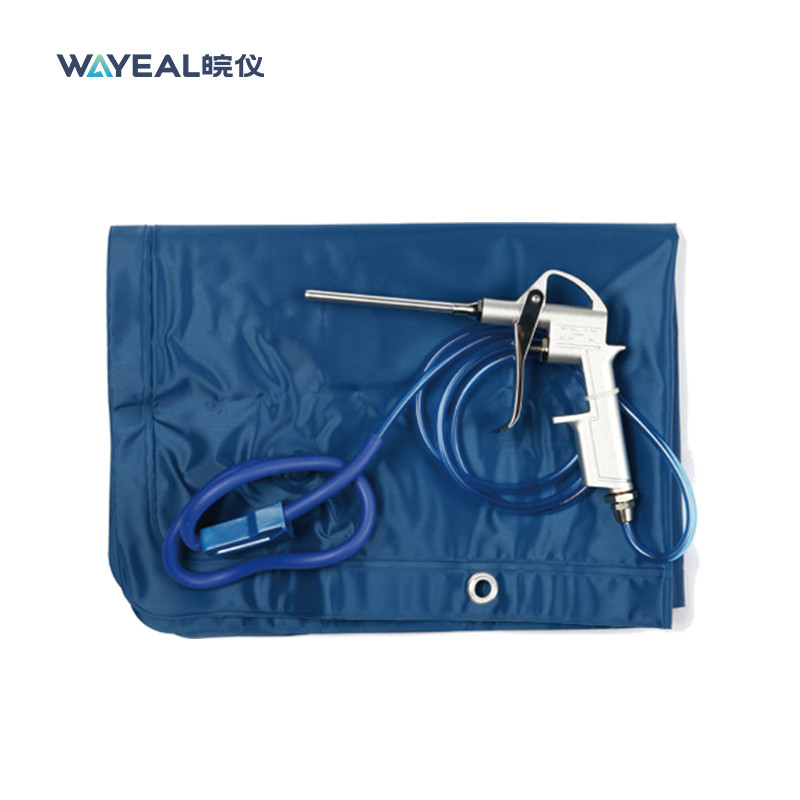

Προαιρετικά αξεσουάρ του ανιχνευτή διαρροών ηλίου:

​
