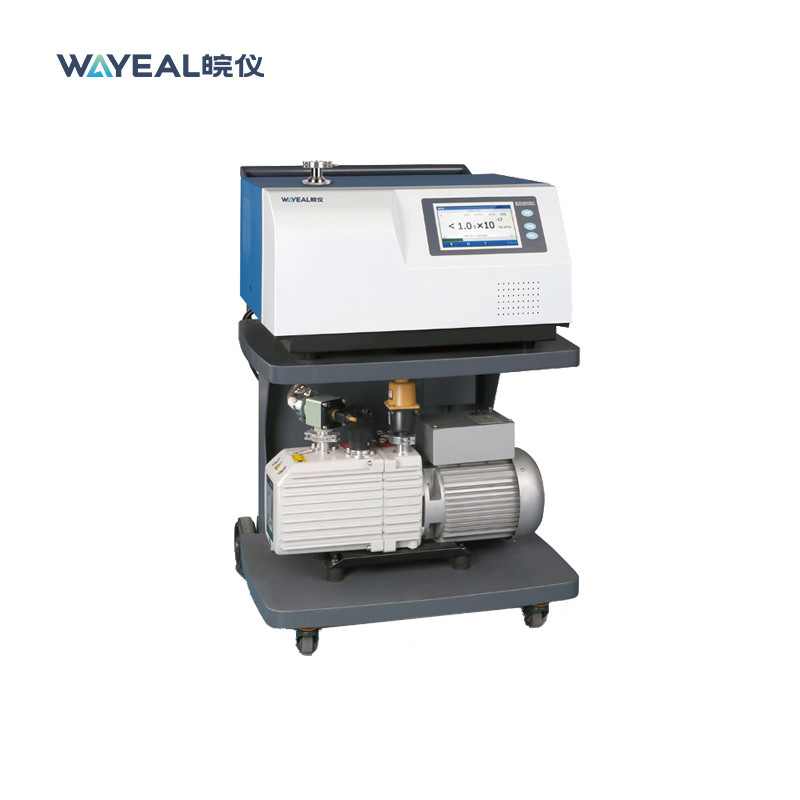

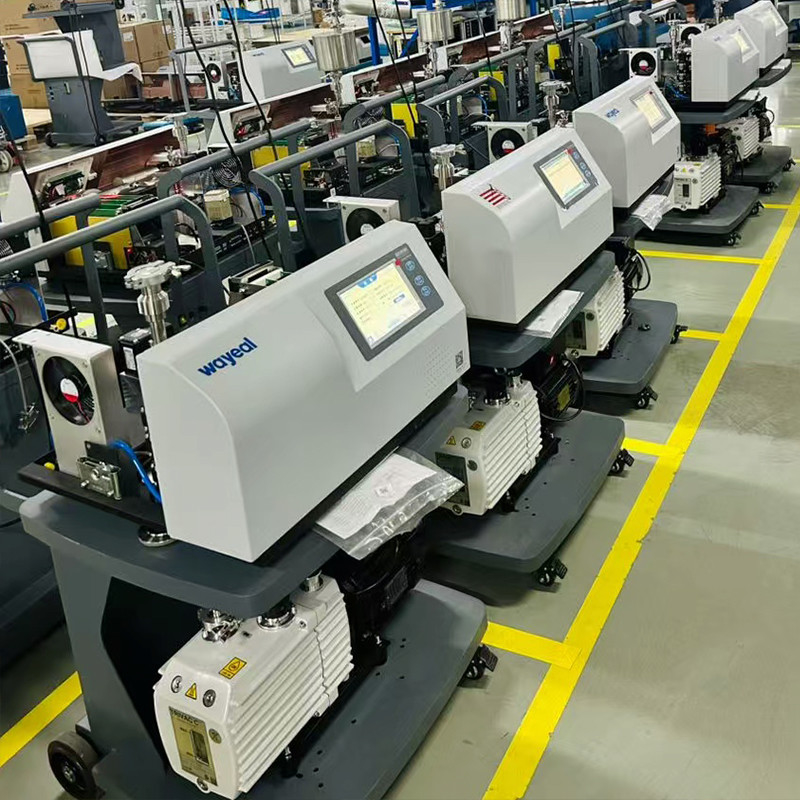

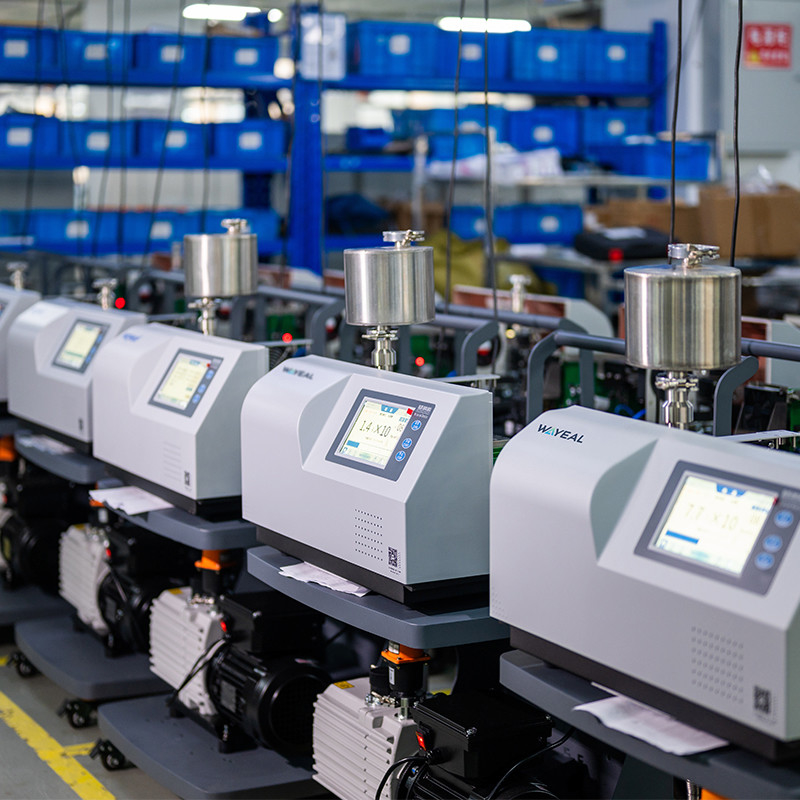

SFJ-231 Εξοπλισμός ανιχνευτή διαρροών φάσματος μάζας ηλίου για ανίχνευση διαρροών GIS

Συσκευές ανίχνευσης διαρροών με φασματομετρία μάζας ήλίου SFJ-231 για ανίχνευση διαρροών GIS

Ο ανιχνευτής διαρροής με το φάσμα μάζας ήλίου είναι ένα όργανο για την ταχεία τοποθέτηση και ποσοτική μέτρηση της διαρροής σφραγισμένων δοχείων.

Παράμετροι του ανιχνευτή διαρροής ήλίου SFJ-231

Εφαρμογή του ανιχνευτή διαρροής με φασματογράφημα μάζας ήλίου SFJ-231 σε εξοπλισμό GIS υψηλής τάσης / δοκιμή στεγανότητας αερίων SF6 στη βιομηχανία ηλεκτρικής ενέργειας

1Προηγούμενο και αρχή
Η ακεραιότητα της σφράγισης επηρεάζει άμεσα τις επιδόσεις της μόνωσης, την ικανότητα σβήσεως τόξου, την ικανότητα της σβήσεως τόξου και την ικανότητα της σβήσεως τόξου.και λειτουργικής ασφάλειαςΗ διαρροή του SF6 μπορεί να οδηγήσει σε μειωμένη αντοχή της μόνωσης, σε αποτυχία σβήσεως τόξου και ακόμη και σε βλάβη του εξοπλισμού.
Η ανίχνευση διαρροών με το φάσμα μάζας ήλίου είναι βασική μέθοδος για τις δοκιμές σφράγισης GIS λόγω του μικρού μοριακού μεγέθους του ήλίου (He), της υψηλής διαπερατότητας, της μη αντιδραστικότητας με SF6,και την εξαιρετικά υψηλή ευαισθησία του ανιχνευτή διαρροής SFJ-231 (ελάχιστο ανιχνεύσιμο ποσοστό διαρροής)Χρησιμοποιώντας το ήλιο ως αέριο ιχνηλάτη, ο ανιχνευτής συλλαμβάνει σήματα ήλιου για να εντοπίσει διαρροές και να ποσοτικοποιήσει τα ποσοστά διαρροής.
2Μέθοδοι ανίχνευσης διαρροών (βάσει των προδιαγραφών SFJ-231)
Ο ανιχνευτής διαρροής ήλίου SFJ-231 υποστηρίζει τη λειτουργία κενού (υψηλότερη ευαισθησία) και τη λειτουργία sniffer (καλό για συστήματα υπό πίεση, μέγιστη επιτρεπόμενη πίεση: 1500 Pa).
Ανίχνευση διαρροής σε κατάσταση κενού (υψηλότερη ευαισθησία, απαιτείται εκκενωμένο GIS)
Εφαρμογή:Νέο εγκατεστημένο, επισκευασμένο ή αποσυναρμολογημένο ΓΔΣ (όπου αφαιρείται το εσωτερικό SF6 και μπορεί να εφαρμοστεί κενό).
Αρχή:

• Εκκενώνεται ο θάλαμος GIS σε ≤1 Pa.
• Συνδέστε το SFJ-231 μέσω της θύρας κενού DN25KF.
• Ρίξτε ήλιο εξωτερικά σε σημεία που υποψιάζονται διαρροή (π.χ. συγκόλληση, φλάντζες).
• Αν υπάρχει διαρροή, το ήλιο εισέρχεται στον θάλαμο και ενεργοποιεί τον ανιχνευτή.
• Πλεονέκτημα: Χρησιμοποιεί την υπερ-υψηλή ευαισθησία του SFJ-231 (5,0×10−13 Pa·m3/s) για την ανίχνευση μικροδιαρροών.

Διαδικασία λειτουργίας κενού
Σύνδεση διαδρομής αερίου:Σύνδεσμος GIS θάλαμος → SFJ-231 (DN25KF) → αντλία κενού (ανθεκτικές στην πίεση σωλήνες).
Εκκένωση:Αντλείται σε ≤1 Pa (χαμηλότερη πίεση = καλύτερη ευαισθησία).
Ρυθμίσεις ανίχνευσης:Εγκατάσταση σε λειτουργία κενού, ρυθμισμός χρόνου απόκρισης (<1s), όριο συναγερμού (ανά DL/T 596-2021).
Δοκιμή με ψεκασμό ήλίου:Ψεκάστε ήλιο (5-10mm από το σημείο ανίχνευσης, μείνετε για 3-5s,και να παρατηρήσει το σήμα χρησιμοποιώντας τον χρόνο απόκρισης του SFJ-231<1s) σε ένα ύποπτο σημείο (με τη σειρά της σήμανσης) στο εξωτερικό του εξοπλισμού ΓΙΣΕάν ο ανιχνευτής διαρροής δείχνει μια ξαφνική αύξηση του ρυθμού διαρροής (συγχρονισμένη αλλαγή αριθμών και καμπυλών), αυτό σημαίνει ότι το σημείο είναι ένα σημείο διαρροής, και καταγράψτε την τιμή του ρυθμού διαρροής.Μετά επανεξέταση και επιβεβαίωση.
