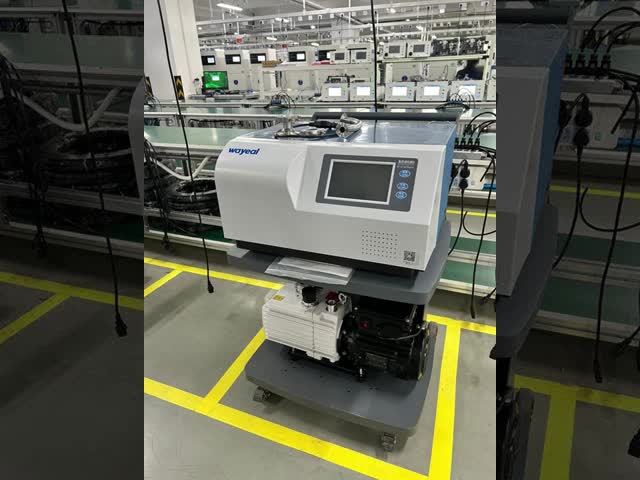

Δοκιμαστής Διαρροής Ηλίου για Ανίχνευση Διαρροών στο Σύστημα Καυσίμου Αυτοκινήτων

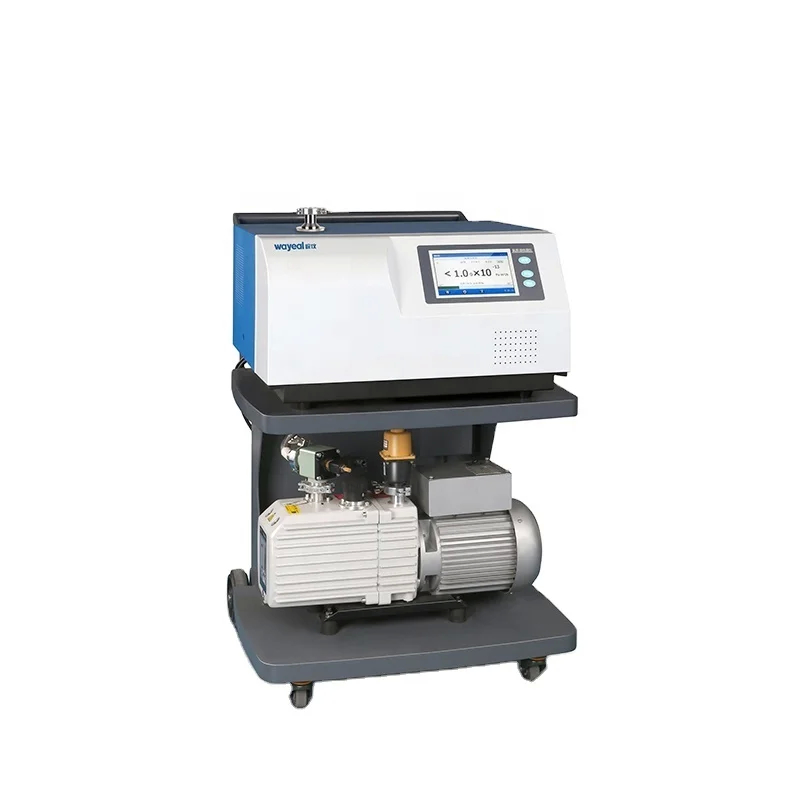

Τεχνικές Προδιαγραφές του Ανιχνευτή Διαρροής Ηλίου SFJ-231

Ανίχνευση Διαρροής Ηλίου σε Aυτοκινητοβιομηχανία Συστήματος Καυσίμου

Οι ανιχνευτές διαρροής φασματόμετρου μάζας ηλίου χρησιμοποιούνται ευρέως στην ανίχνευση διαρροών συστημάτων καυσίμων αυτοκινήτων λόγω της υψηλής ευαισθησίας τους (έως 10⁻⁹ Pa·m³/s) και της αξιοπιστίας τους. Χρησιμοποιούνται συνήθως για την ανίχνευση διαρροών σε εξαρτήματα όπως δεξαμενές καυσίμων, γραμμές καυσίμων και συστήματα εκπομπών εξάτμισης. Τα ακόλουθα παρέχουν μια λεπτομερή εξήγηση των συγκεκριμένων εφαρμογών, των μεθόδων ανίχνευσης διαρροών και των διαδικασιών:1. Μέθοδος κενού (Ανίχνευση Διαρροής Αρνητικής Πίεσης)

Σενάρια Εφαρμογής:

Γρήγορη ανίχνευση διαρροών σε απευθείας σύνδεση συστημάτων καυσίμων που έχουν συναρμολογηθεί (π.χ., σωληνώσεις διαμερίσματος κινητήρα).Βήματα Ανίχνευσης:
Εσωτερική πλήρωση ηλίου:

• Εκκενώστε το σύστημα καυσίμου σε 10⁻² έως 10⁻³ Pa (απαιτεί σύστημα αντλίας κενού).Εισαγωγή ηλίου:
• Ψεκάστε αέριο ήλιο (πίεση 0,1 έως 0,2 MPa) γύρω από την περιοχή δοκιμής (π.χ., συγκολλήσεις, αρμοί).Σήμα Ανίχνευσης:
• Το ήλιο που εισέρχεται στο σύστημα μέσω διαρροών συλλαμβάνεται από ένα φασματόμετρο μάζας και ενεργοποιεί ένα συναγερμό.Εντοπισμός Σημείου Διαρροής:
• Η θέση του σημείου διαρροής καθορίζεται μετακινώντας το πιστόλι ψεκασμού ή απομονώνοντας τμηματικά το σύστημα.2. Μέθοδος πίεσης (Ανίχνευση Διαρροής Θετικής Πίεσης)

Εφαρμόσιμα σενάρια:
Δοχεία άνθρακα EVAP, γραμμές καυσίμων και άλλα ανθεκτικά στην πίεση εξαρτήματα.Βήματα Ανίχνευσης:
Εσωτερική πλήρωση ηλίου:

• Εγχύστε ένα μείγμα 5%–10% ηλίου και αζώτου στο εξάρτημα (πίεση 0,3–0,5MPa).Σφράγιση και διατήρηση της πίεσης:
• Αφού σταθεροποιηθεί η πίεση, τοποθετήστε το εξάρτημα σε ένα θάλαμο κενού ή συνδέστε το με το πιστόλι αναρρόφησης του ανιχνευτή διαρροών.Ανίχνευση διαρροών:
• Χρησιμοποιήστε ένα φασματόμετρο μάζας για να ανιχνεύσετε το ήλιο που διαφεύγει από τη διαρροή.Πλεονεκτήματα:
• Κατάλληλο για εξαρτήματα σύνθετου σχήματος, δεν χρειάζεται συνολική εξαγωγή κενού.3. Μέθοδος Sniffer (Τοπική Σάρωση)

Σενάρια Εφαρμογής:
Γρήγορη ανίχνευση διαρροών σε απευθείας σύνδεση συστημάτων καυσίμων που έχουν συναρμολογηθεί (π.χ., σωληνώσεις διαμερίσματος κινητήρα).Βήματα Ανίχνευσης:
Εσωτερική πλήρωση ηλίου:

• Γεμίστε το σύστημα καυσίμου με ήλιο (πίεση λειτουργίας).Εξωτερική σάρωση:
• Μετακινήστε το πιστόλι αναρρόφησης κατά μήκος των ραφών συγκόλλησης, των δακτυλίων O και άλλων περιοχών (απόσταση 1–3 mm).Ανατροφοδότηση σε πραγματικό χρόνο:
• Η κορυφή του φασματόμετρου μάζας αντιστοιχεί στη θέση διαρροής
