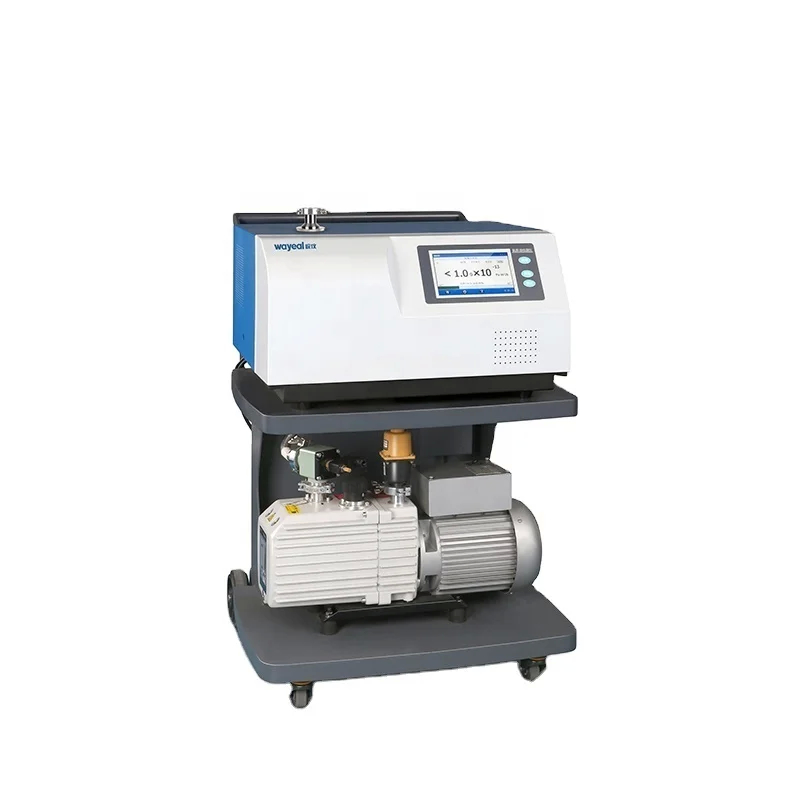

7 ιντσών χρωματική οθόνη αφής ανιχνευτής διαρροής ήλίου για ανίχνευση διαρροής PCB

Τεχνικά Δεδομένα του Ανιχνευτή Διαρροής Ηλίου SFJ-231

Δοκιμή Διαρροής Ηλίου για Σφραγισμένο Θάλαμο PCB (Λειτουργία κενού)

Αυτή η μέθοδος έχει σχεδιαστεί για πλακέτες κυκλωμάτων με ανεξάρτητες σφραγισμένες κοιλότητες, όπως αυτές που ενσωματώνουν αισθητήρες πίεσης ή εξαρτήματα MEMS.

1. Προετοιμασία

• Επαληθεύστε ότι η συναρμολόγηση PCB είναι πλήρης και χωρίς μηχανικές ζημιές.
• Καθαρίστε την επιφάνεια της κοιλότητας για να αφαιρέσετε λάδι και σκόνη που θα μπορούσαν να επηρεάσουν τη δοκιμή. Συνδέστε τη θύρα εξαερισμού της κοιλότητας στον ανιχνευτή διαρροής ηλίου SFJ-231 χρησιμοποιώντας έναν προσαρμογέα DN25KF, εξασφαλίζοντας σωληνώσεις χωρίς διαρροές (προ-έλεγχος με ήλιο εάν είναι απαραίτητο).
• Ενεργοποιήστε τον ανιχνευτή με παροχή AC220V, 50Hz/60Hz, επιτρέψτε ≤2 λεπτά για εκκίνηση, στη συνέχεια επιλέξτε "Λειτουργία κενού" μέσω της οθόνης αφής και ορίστε το όριο ρυθμού διαρροής σύμφωνα με τις προδιαγραφές σχεδιασμού.

2. Εκκένωση Κοιλότητας

• Ενεργοποιήστε την ενσωματωμένη ή εξωτερική αντλία κενού για να εκκενώσετε την κοιλότητα σε βασική πίεση (συνήθως ≤10Pa, προσαρμοσμένη για τον όγκο και το υλικό της κοιλότητας) για να εξαλείψετε την παρεμβολή υπολειμματικού αέρα.

3. Ανιχνευτής Ηλίου & Ανίχνευση Διαρροής

• Εφαρμόστε ίχνος ηλίου (He⁴) εξωτερικά κατά μήκος των ραφών (π.χ., διεπαφή καπακιού-υποστρώματος) ή εσωτερικά μέσω ειδικών καναλιών. Παρακολουθήστε την οθόνη του ανιχνευτή σε πραγματικό χρόνο χρησιμοποιώντας αριθμητικά, γραφήματα ράβδων ή καμπυλών. Εάν ο ρυθμός διαρροής υπερβαίνει το καθορισμένο όριο (π.χ., 5.0×10⁻¹² Pa・m³/s, ρυθμιζόμενο σύμφωνα με τα πρότυπα του προϊόντος), καταγράψτε τον ρυθμό διαρροής και το αναγνωριστικό της κοιλότητας.

4. Καταγραφή και Ανάλυση Δεδομένων

• Εξαγωγή δεδομένων δοκιμής μέσω USB για τη δημιουργία αναφορών διαρροής και μεταφόρτωση σε συστήματα διαχείρισης παραγωγής (π.χ., MES) μέσω διεπαφών RS232/485 για ιχνηλασιμότητα ποιότητας.
