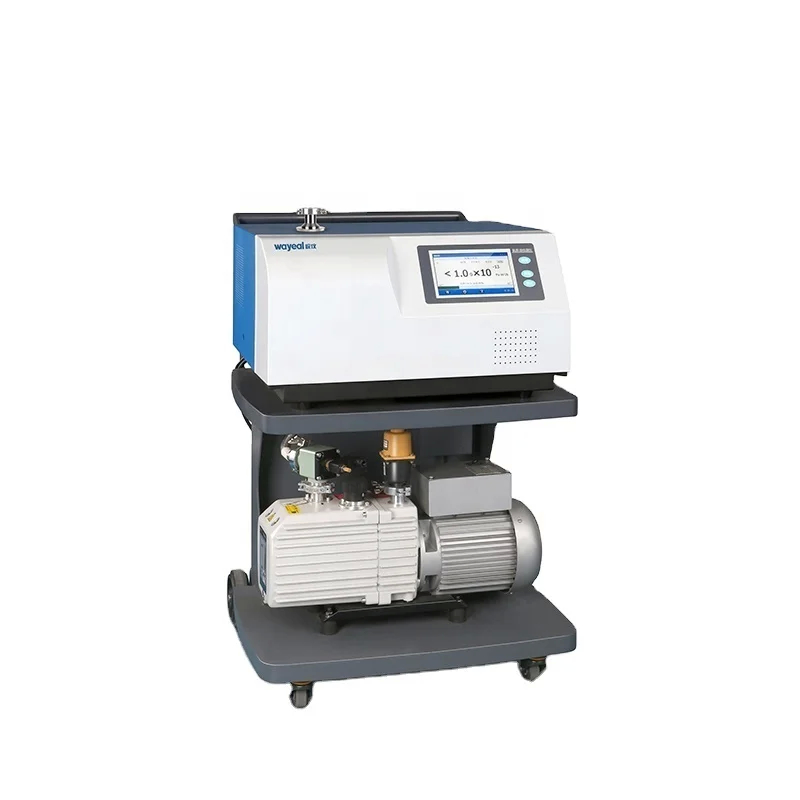

Εξοπλισμός Ανίχνευσης Διαρροών Ηλίου 1500Pa Sniffer για τη Βιομηχανία Ενέργειας

Εξοπλισμός ανίχνευσης διαρροών ήλίου 1500Pa για τη βιομηχανία ενέργειας

Τεχνικές παραμέτρους του ανιχνευτή διαρροής ήλίου SFJ-231

Εφαρμογή του ανιχνευτή διαρροής με φασματογράφημα μάζας ήλίου SFJ-231 σε εξοπλισμό GIS υψηλής τάσης / δοκιμή στεγανότητας αερίων SF6 στη βιομηχανία ηλεκτρικής ενέργειας

Η ανίχνευση διαρροών με το φάσμα μάζας ήλίου είναι βασική μέθοδος για τις δοκιμές σφράγισης GIS λόγω του μικρού μοριακού μεγέθους του ήλίου (He), της υψηλής διαπερατότητας, της μη αντιδραστικότητας με SF6,και την εξαιρετικά υψηλή ευαισθησία του ανιχνευτή διαρροής SFJ-231 (ελάχιστο ανιχνεύσιμο ποσοστό διαρροής)Χρησιμοποιώντας το ήλιο ως αέριο ιχνηλάτη, ο ανιχνευτής συλλαμβάνει σήματα ήλιου για να εντοπίσει διαρροές και να ποσοτικοποιήσει τα ποσοστά διαρροής.
Το SFJ-231 υποστηρίζει τη λειτουργία κενού (υψηλότερη ευαισθησία) και τη λειτουργία sniffer (καλό για συστήματα υπό πίεση, μέγιστη επιτρεπόμενη πίεση: 1500 Pa).

Ανίχνευση διαρροών σε λειτουργία σνιφέρ (για GIS υπό πίεση, ευκολία επί τόπου)
Εφαρμογή:Εργασιακό GIS (εσωτερικά υπό πίεση με SF6, αλλά η πίεση πρέπει να είναι ≤1500 Pa· εάν είναι υψηλότερη, πρέπει πρώτα να μειωθεί η πίεση).
Αρχή:Ενέχυση μικρής ποσότητας ήλιου (μείγματος με SF6, χωρίς να επηρεάζεται η απόδοση μόνωσης) στον εξοπλισμό GIS,Χρησιμοποιήστε το πυροβόλο όπλο του SFJ-231 (συνδεδεμένο μέσω της διεπαφής I/O) για να πλησιάσετε το ύποπτο σημείο., εάν υπάρχει διαρροή, το ήλιο θα διαρρεύσει μαζί με το SF6, το οποίο θα συλληφθεί από το όπλο ψεκασμού και θα μεταφερθεί στον ανιχνευτή διαρροής για να πραγματοποιήσει την ανίχνευση του ρυθμού διαρροής.
Τεχνική καταλληλότητα:Το ελάχιστο ποσοστό διαρροής 5,0 × 10^-9 Pa·m3/s σε λειτουργία σνιφέρ και χρόνος απάντησης < 1s επιτρέπουν την ταχεία εντοπισμό διαρροών, γεγονός που το καθιστά κατάλληλο για ταχείς επιτόπιες επιθεωρήσεις.

Βήματα ανίχνευσης διαρροής σε λειτουργία ρουφήματος αναρρόφησης (εξοπλισμός GIS με πίεση)
1Ενέσιμα αερίου ιχνηλάτη.
Ενέχυση αερίου ήλιου στον εξοπλισμό ΓΙΣ: μέσω της θύρας γεμίσματος του εξοπλισμού, ενέχυση καθαρού ήλιου σύμφωνα με το 1% έως 5% του όγκου του SF6 (βεβαιώστε ότι το μείγμα είναι ομοιόμορφο,και αφήστε το για περισσότερο από 30 λεπτά, ώστε να διαχέεται το αέριο ήλίου σε όλους τους θαλάμους).
2Σύνδεση και ρύθμιση παραμέτρων
Σύνδεση του sniffer με το SFJ-231 μέσω συνδέσμου I/O (8 εισόδους και 8 εξόδους), μετάβαση σε “Sniffer Mode” στον πίνακα αφής, ρύθμιση του ρυθμού ροής του sniffer (προεπιλεγμένη τιμή ή ρύθμιση ανάλογα με την τοποθεσία),και το κατώτατο όριο συναγερμού για το ποσοστό διαρροής.
3Ανίχνευση μυρωδιών.
Κρατήστε το ανιχνευτή στο χέρι, κοντά στο ύποπτο σημείο (απόσταση 1-3 mm), κινηθείτε αργά (η ταχύτητα ≤ 5 cm/s), φροντίστε να καλύψετε ολόκληρη την επιφάνεια σφράγισης.
Εάν ο ανιχνευτής διαρροής δείχνει ότι ο ρυθμός διαρροής υπερβαίνει το κατώτατο όριο (π.χ. 5,0×10^-9 Pa·m3/s), σημειώστε το σημείο ως σημείο διαρροής και καταγράψτε το ποσοστό διαρροής και την τοποθεσία.
4. Ποσοτική δοκιμή
Σταθεροποιήστε τον ανιχνευτή κατά το σημείο διαρροής για 10 δευτερόλεπτα, λαμβάνοντας το μέσο ποσοστό διαρροής ως τελικό αποτέλεσμα.
